一、概述：

CL6802是一个电源传输（PD）接收器控制器IC,可以从符合Type-C PD协议的电源请求最大或指定电压。CL6802中CC1和CC2引脚上内置下拉电阻。当CL6802检测到TYPE-C充电协议，能完美识别到PD的所有工作电压，主动选择所需要的PD输出电压，从而进行选择性的切换。

封装：SOT23-6L

二、产品特点：

☆ 支持USB Type-C规范1.3版

☆ 支持USB PD 2.0和PD 3.0通信协议，最多支持7 个电源对象

☆ 工作电压：3V至20V

☆ 可选择PD输出5V、9V、12V、20V电压

☆ 封装：SOT23-6L

三、应用场景：

  1.音频；

  2.机顶盒；

  3.无线路由器；

  4.智能家居

  5.照明

四、典型应用电路：

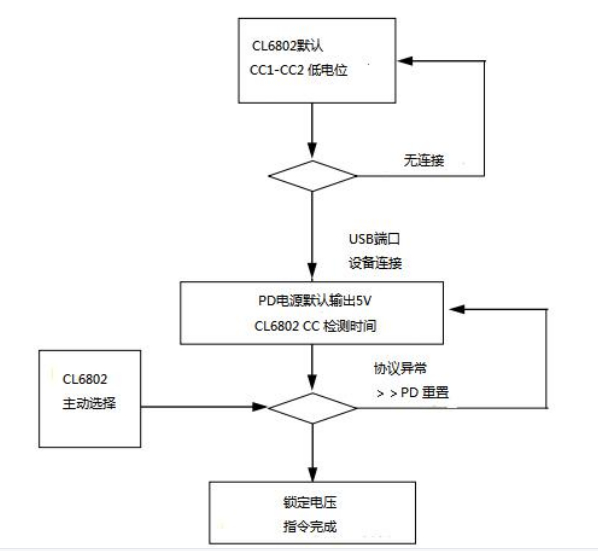

连接PD电源设备后，CL6802将完成PD协议协商。这个下图显示了PD连接算法。
